一、產品概述 ：
煙氣中硫酸蒸汽開始凝結的溫度稱為酸露點，它比水露點要高很多。
鍋爐使用的煤、重油及天然氣等燃料中都含有 S，在燃燒過程中 S 與 O₂ 生成 SO₂，并有少量的 SO₂ 在 Fe₂O₃、V₂O₅ 等催化劑作用下轉化成

SO₃。通常情況下，鍋爐煙氣中 SO₃ 體積含量為 1×10^-6～50×10^-6，水蒸氣約為10%，當煙氣溫度200℃以下時，SO₃ 與水蒸氣完全結合成

 H₂SO₄ 蒸氣，微量的H₂SO₄ 蒸氣使酸露點顯著提高。當鍋爐尾部換熱設備的壁面溫度低于酸露點時，H₂SO₄ 蒸氣就會在壁面上凝結，形成

濃度約為 80% 的硫酸溶液，粘附在換熱器壁面上，產生酸腐蝕。容易發生酸腐蝕的典型設備包括空氣預熱器，引風機和煙道壁等。

對于此類過程設備的腐蝕，將會導致系統完全停機，并且維修費用昂貴，直接影響工廠生產效率，增加維護成本；另外，硫酸的形成還會導致

酸性煙塵的排放，對當?shù)丨h(huán)境或者周邊設施產生不利影響。
燃燒器制造和燃燒控制技術的進步已經大幅度的提高了鍋爐的熱效率，但是這種效率的提高通常更多的是來自降低排煙溫度，而排煙溫度的降低

又加大了形成酸性物質的危險性。
WADT 202-TK是一款便攜式的酸露點溫度檢測儀，可以直接、準確、可靠地測量煙氣中的酸露點。
二、產品特點：

 三、應用領域：

● 燃油 / 煤鍋爐廠
● 燃油備用系統
● 礦石乳化廠
● 柴油燃燒系統
● 燃料添加劑 MgO 投放系統
● 脫硝系統
● 熔爐排放
● 制酸廠
● 化肥廠
四、工作原理：

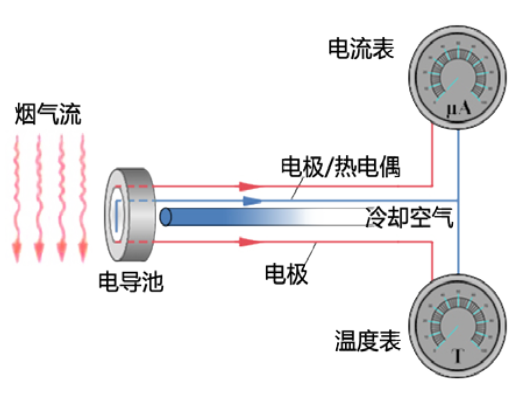

WADT 202-TK采用電導率傳感器技術檢測煙氣的酸露點。當探頭伸入尾部煙道中時，探頭溫度會被煙氣加熱而升高，通過慢慢開啟PCU

（控制單元）的空氣調節閥對探頭頂部進行冷卻，隨著探頭溫度下降，探頭表面開始出現酸的結露，同時傳感器間電極電流也隨之升高。

隨著溫度的降低，探頭頂部的酸結露增加。如果冷空氣的流量減少，探頭頂部溫度上升，同時硫酸開始蒸發，在硫酸的露點溫度下，沉積

率和蒸發率達到一致，此時結露厚度和電流的讀數基本保持不變，讀數保持恒定時的溫度就是此種工況下酸露點溫度

五、技術規格：

1、測量參數

2、探頭 &PCU

六、系統構成

1、系統硬件

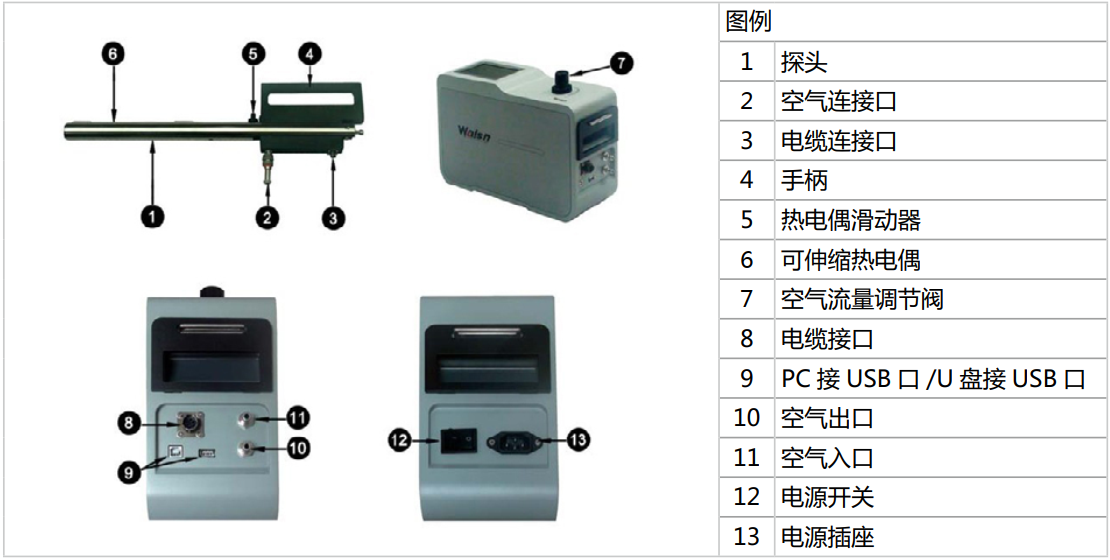

WADT 202-TK主要包括：
● 探頭（帶頂端傳感器和可伸縮熱電偶）
● 便攜式控制單元（PCU）
● 電纜：PCU 電源電纜、探頭與 PCU 連接電纜
● 空氣軟管：探頭與 PCU 間的空氣軟管、PCU 送風管
● 所有的電纜和軟管都是 3 米長
WADT 202-TK便攜式控制單元（PCU）包括三個主要部分：
● 供電部分：WADT 202-TK可以由內部電池或者外接電源供電（220V 的交流，誤差 ±10%；50Hz，30W）。WADT 202-TK的電池滿電時一般

    可以運行 8 小時。   正常使用儀器，最長 3 個月要充電 1 次。
● 氣路部分：WADT 202-TK的氣路由過濾器、空氣流量調節閥等組成。空氣流量調節閥可以調節進入儀表的空氣流量，以冷卻探頭溫度。
● 控制單元：控制單元用于指示酸露點溫度、環境溫度、電流、MMT（最低金屬壁溫）及 SO₃、H₂SO₄ 濃度。

 2、系統軟件

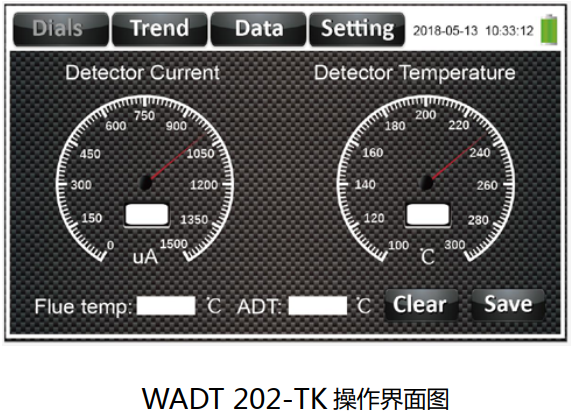

WADT 202-TK的軟件設置允許對參數進行調整。菜單系統的進入和退出是由觸摸屏上的按鍵來控制的。顯示屏顯示 4 種形式的數據，通過左上角觸

摸鍵進行顯示的切換，包括曲線、數據、表盤，可以通過不同界面顯示不同參數。模式包括Trend( 趨 勢 圖 )、Dial( 刻 度 盤 ) 和Data( 數據）。
