C4000-CM型在線色度監測儀

產品詳情

C4000 - 光學控制器


C4000光學控制器可接optek的紫外傳感器、可見光傳感器、近紅外吸收傳感器與散射光傳感器。圖形顯示器能實時顯示吸光度，透光率，濃度，

可顯示的測量單位有CU，OD， %-Tr，ppm(DE)，EBC，F(xiàn)TU，g/l，等等。測量結果也能以文本，柱狀圖或趨勢圖的形式顯示。對于散射光傳

感器，它的工廠零點已經內置在系統里了。如果與實驗室的結果有偏差，用戶可以手動設置二次零點，也可以進行補償與增益調整。這樣的手動

調整能夠補償長期運行過程中的一些干擾因素的影響。

顯示模式

● 可同時顯示1-4個值 (可組態)

● 數字與柱狀圖以及報警設置

● 趨勢圖

遠程控制

● 參數設置 (如量程)

● 校零

● 保持

軟件工具

● 8組參數設置（包括量程，報警，顯示，等等）

● 16個線性化表（最多11個點)

● 8個補償與增益

● 自動校零（本機或者遠程激活)

● 工廠零點（只有散射光傳感器才有)

● 密碼保護（3級或沒有)

● 非易失性存儲器保存所有的配置及記錄數

C4000技術參數：

殼體	19”，可安裝在3 U/42 HP控制柜中， - 尺寸：寬 213.0 mm (8.39 英寸) 高 128.4 mm (5.06 英寸) 深 230.0 mm (9.05 英寸) - 材料: 不銹鋼/聚酯/硅樹脂/玻璃/多種塑料 - 防護級別: 防護等級，前部為IP40，后部為IP20，（主電源確保不會被意外碰到）
顯示	LCD 圖形顯示器(240×128 像素)，LED背景燈
操作	18 個有凸起的按鍵
系統時鐘：	精度為大約1 分鐘/ 月（電池壽命大約為 15 年）
LED	1 LED（綠色）: 上電狀態 1 LED（紅燈閃爍）: 系統故障 3 LED （黃色）：報警 I，II，III
數據記錄儀	4 個平行的測量值（環形緩沖能存大約25,000 個數據點×4）（間隔：1個/秒 - 1個/小時）
傳感器輸入接口	1 - 4 個optek光度傳感器
傳感器輸入接口（防爆）	可選：1 - 4 個optek光度傳感器（本安）
毫安輸入	可選：2 × 4 - 20 mA (功能性電位隔離) - 精度: < 0.5 % - 分辨率: < 0.05 % - 負載: < 200 歐姆
遠程輸入：	可選：7 × 24 V (19 ...29 V DC),一般6.0 mA用于遠程設定,遠程校零，遠程保持
PROFIBUS? PA 接口	可選：PROFIBUS? PA 配置文件， 3.01版本，附加條款 2
FOUNDATION FieldbusTM 接口	可選：FOUNDATION Fieldbus? H1 (IEC 61158-2)
傳感器的光源輸出接口	1 或者2 個光源輸出，4.5 ... 8.5 V DC
毫安輸出	2 或者4×0/4 – 20 毫安(NAMUR 標準)（功能性電位隔離） - 精度： < 0.5 % - 分辨率: < 0.05 % - 負載: < 600 歐姆
繼電器輸出	3 個獨立可配置的繼電器接點，0 – 50 V AC，0 - 75 V DC，0 – 2 A - 用于報警或狀態反饋 - 可配置初始延遲：0 - 999 秒
失效安全輸出	1個單刀雙擲開關用于光源或系統故障報警（激活）0 - 50 V AC, 0 - 75 V DC, 0 - 2 A
串行通訊	RS232 雙向接口，在面板前部（必須使用optek 的電腦傳輸軟件） - 上傳或下載配置，數據記錄儀中的內容下載

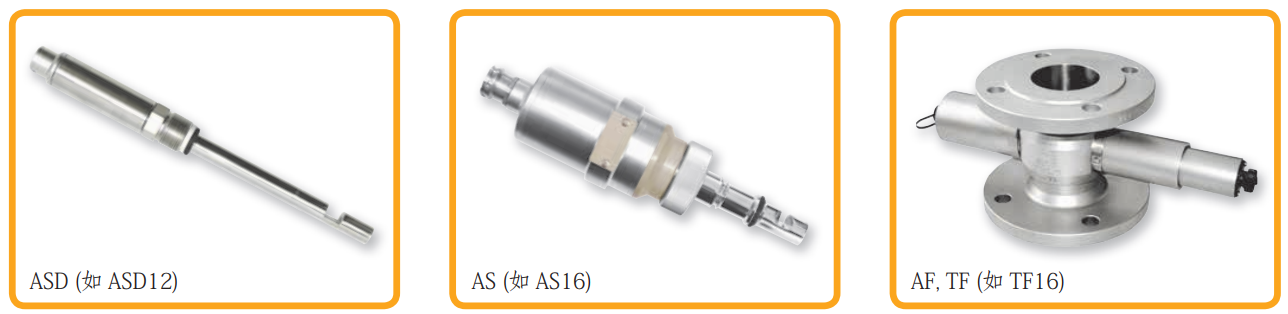

電纜長度（傳感器）	2， 3， 5，10，15，20，30 ...100 m(7, 10, 16, 33, 49, 66, 98 ...328 ft) 電纜長度 > 100 m 需要訂制，最長可到1,000 m (3,280 英尺)AS56 / AS16 傳感器：最長為50 m；傳感器ASD:2, 3 ,5 或 10 m (7, 10, 16 或 33 英尺)
電源	115 / 230 V AC, 可選 (93.5 - 132 / 187 - 264 V AC, 47 - 64 Hz) 或者24 V AC / DC (AC:20.4 - 26.4 V AC, 47 - 64 Hz; DC:20.4 - 28.8 V DC) - 功率:< 50 VA

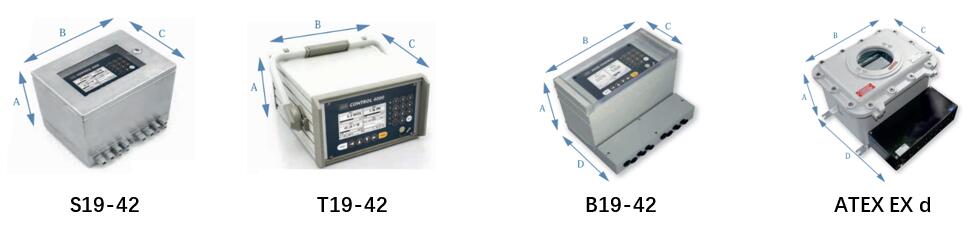

環境條件	運行時（無陽光直射）： - 控制器： -10 - 55 °C (14 - 131 °F) - 帶不銹鋼殼體S19-42（IP65）: -20 - 45 °C ( -4 - 113 °F) - 配塑料殼體 B19-42 (IP66)時： -10 - 40 °C (14 - 104 °F) - 帶可選防爆殼體 Ex d（IP65）: -20 - 40 °C ( -4 - 104 °F) (C4000 才有) 運輸過程中的溫度（無陽光直射）: -20 - 70 °C ( -4 - 158 °F)
操作軟件的語言	英語，德語，法語，西班牙語，荷蘭語，葡萄牙語，俄語
